Как правильно выбрать заготовки для прецизионной пайки

Во многих электронных сборках проблема заключается не просто в припаивании соединения. Реальная проблема заключается в применениинужное количество припоя в правильном положении, последовательно. Слишком мало припоя может привести к неполному или механически слабому соединению, в то время как чрезмерное количество припоя может увеличить риск образования перемычек, перелива или изменения размеров.

Для применений, требующих определенного объема металла,паять преформыпредоставить практическую альтернативу или дополнение к паяльной пасте и припою. Поскольку каждая преформа изготавливается с заданной геометрией, это может помочь инженерам контролировать объем припоя перед оплавлением и улучшить повторяемость процесса.

Что такое преформа для пайки?

Преформа припоя представляет собой цельный кусок припоя, изготовленный заранее заданной формы, размера и толщины. Его помещают в место соединения и нагревают до тех пор, пока сплав не расплавится, не смачивает совместимые поверхности и не образует паяное соединение.

Преформы могут быть изготовлены в виде прямоугольников, квадратов, дисков, шайб, рамок или форм для конкретного применения. Они могут поставляться в виде чистого сплава или с контролируемым флюсовым покрытием, в зависимости от состояния поверхности, атмосферы и процесса пайки.

Преформы для пайки в сравнении с паяльной пастой и припойной проволокой

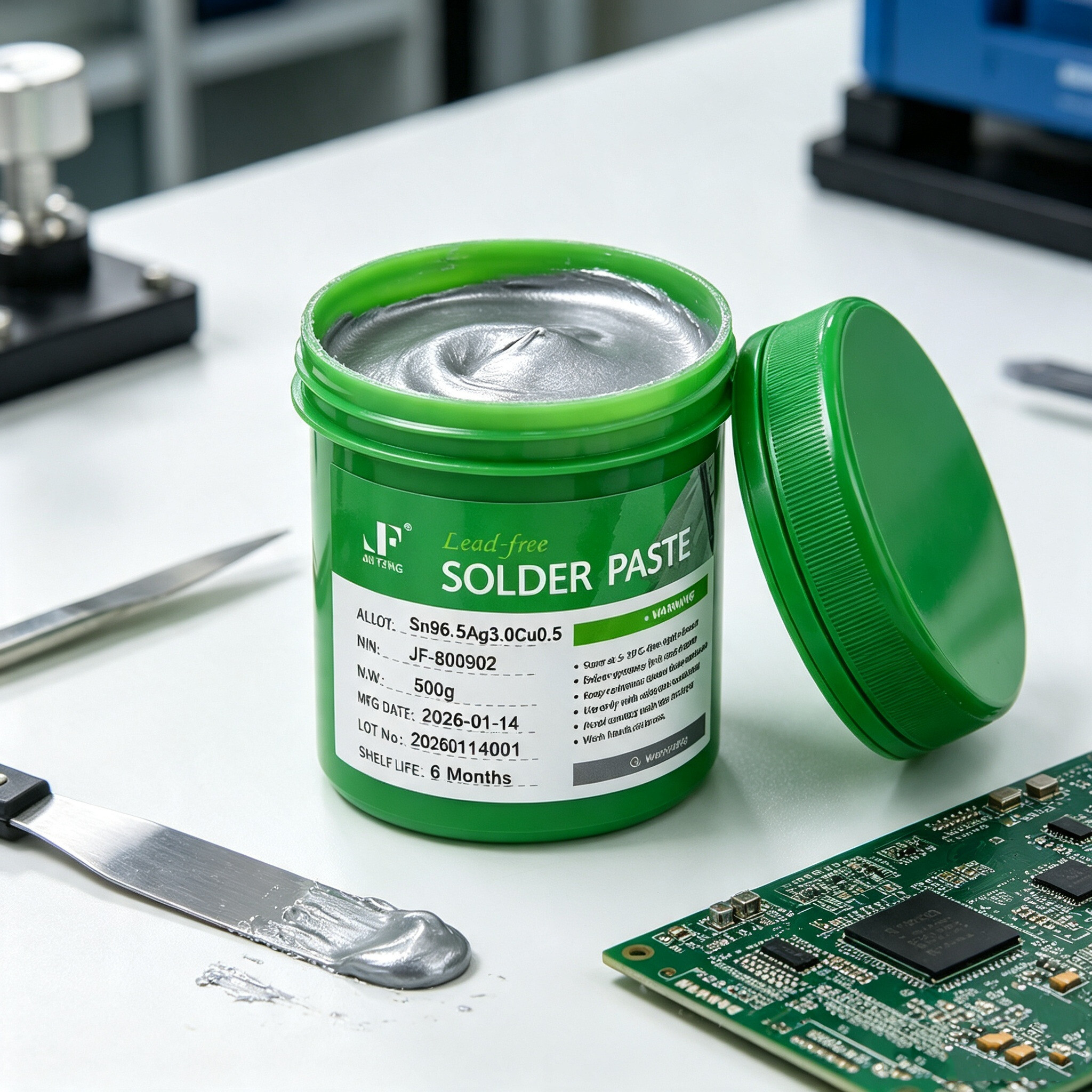

Паяльная паста остается стандартным выбором для SMT-печати в больших объемах, а припойная проволока широко используется для ручной пайки, роботизированной пайки и доработки. Преформа для припоя особенно полезна, когда для процесса требуется точное и воспроизводимое количество металла, которое трудно доставить только посредством печати, дозирования или подачи проволоки.

Эти материалы не всегда являются конкурирующим выбором. Например, на заготовку можно нанести паяльную пасту, чтобы увеличить общий объем припоя в выбранном соединении. Оптимальный вариант зависит от детали, конструкции соединения, имеющегося оборудования и требуемой производительности.

Шесть факторов, которые следует учитывать при выборе заготовок для припоя

1. Определите необходимый объем припоя.

Начните с площади соединения и целевой толщины линии склеивания. Для простой прямоугольной заготовки первоначальный объем твердого тела можно оценить по формуле длина × ширина × толщина. В окончательной спецификации также следует учитывать геометрию колодки, расстояние между компонентами, площадь смачивания, технологические потери и приемлемую форму галтели.

Это одно из основных преимуществ преформы: вместо того, чтобы полагаться только на переменный напечатанный или дозированный депозит, дизайнер начинает с определенного куска припоя.

2. Выбираем сплав для сборки.

Сплав определяет диапазон плавления и влияет на механические, термические и нормативные характеристики готового соединения. Общие варианты могут включать бессвинцовые сплавы Sn-Ag-Cu, такие как SAC305, сплавы олово-свинец, где это разрешено законом, низкотемпературные системы Sn-Bi и другие составы для конкретного применения.

Выбор должен основываться на подложке и отделке, пиковой температуре процесса, температуре эксплуатации, требованиях к термоциклированию, требованиях соответствия и совместимости с любой паяльной пастой, уже используемой в сборке. Не выбирайте сплав только по температуре плавления.

3. Сопоставьте геометрию с суставом.

Прямоугольные преформы в виде микросхем удобны для многих электронных сборок и могут быть представлены на автоматизированном оборудовании для размещения. Диски и квадраты подходят для плоских мест склеивания, шайбы подходят для штырей или клемм, а рамки могут повторять периметр крышек или упаковок. Пользовательский профиль может быть лучшим выбором, когда доступное пространство или площадь смачивания нерегулярны.

Преформу должно быть легко найти, и она не должна мешать окружающим компонентам перед оплавлением. Поэтому форма, плоскостность и состояние кромок могут быть столь же важны, как и номинальный объем.

4. Решите, необходимо ли покрытие флюсом.

Преформа из чистого сплава может быть подходящей, когда флюс уже поставляется с паяльной пастой, когда используется отдельный этап флюсования или когда процесс протекает в подходящей контролируемой атмосфере. Заготовка припоя, покрытая флюсом, наносит флюс непосредственно на деталь припоя и может упростить применение в процессах, требующих локализованного флюса.

Правильный выбор зависит от окисления поверхности, металлизации, метода нагрева, атмосферы, требований к остаткам и процесса очистки. Химический состав флюса и уровень покрытия следует оценивать на примере фактической сборки, а не выбирать в качестве изолированной спецификации.

5. Определите реалистичные допуски на размеры.

Более жесткие допуски могут улучшить контроль там, где объем припоя и толщина линии соединения имеют решающее значение, но они также могут повлиять на сложность и стоимость производства. Определите, какой размер напрямую контролирует производительность соединения, а затем укажите допуск, который действительно требуется для приложения.

6. Выберите упаковку для способа размещения.

Упаковка влияет на обращение, защиту и эффективность производства. Упаковка в бутылку подходит для ручного использования или для совместимых методов кормления. Вафельные лотки позволяют организовать отдельные преформы для ручной или автоматической загрузки. Ленточная упаковка обычно выбирается для непрерывной подачи и автоматизированных операций по сбору и размещению.

При запросе ценового предложения опишите, как будет выбираться, ориентироваться и размещаться преформа. Это помогает поставщику оценить и деталь, и упаковку как одно производственное решение.

Типичные применения нестандартных заготовок для припоя

Стандартные заготовки для пайки чип-типа Jufeng

Компания Jufeng Solder поставляет стандартные заготовки для припоя в виде микросхем для прецизионной электронной сборки, контролируемого объема припоя и автоматического размещения. Текущие варианты продукта включают следующие модели:

Для нестандартных проектов Jufeng также поддерживает OEM-индивидуализацию сплава, размера, формы, флюсового покрытия и упаковки. Доступные варианты упаковки включают бутылку, вафлю, ленту и катушку в зависимости от выбранной геометрии и требований заказа.

Информация для отправки ценового предложения по индивидуальной заготовке для пайки

Предоставление полной информации о проекте помогает сократить процесс оценки. По возможности включите:

1. Предпочтительный припой или требуемый диапазон плавления
2. Чертеж с указанием длины, ширины, толщины и допусков.
3. Требуемая форма, включая внутренние и внешние размеры шайб или рамок.
4. Требование к чистому сплаву или флюсовому покрытию
5. Материалы основания и отделка поверхности
6. Способ нагрева и атмосфера
7. Ручной или автоматический метод размещения
8. Предпочтительная упаковка, количество образцов и предполагаемый объем производства
