Спекание серебра большой площади: от стабильной печати к термическим характеристикам

2026-10-15

Выбор пасты для спекания серебра для большой площади склеивания предполагает нечто большее, чем просто сравнение одного значения проводимости. Материал также должен соответствовать тиражу, методу крепления, качеству поверхности и имеющемуся оборудованию для спекания.

Джоинспайр FC-325LAПредназначен для спекания серебра большой площади под давлением. Он обеспечивает стабильную производительность печати и поддерживает как сухое, так и полумокрое прикрепление. После спекания слой серебра описан в техническом паспорте как однородный и плотный, обеспечивающий высокую теплопроводность и надежное соединение для мощных устройств.

Начните с окна печати, которое соответствует процессу

FC-325LA разработан для обеспечения стабильности работы при длительной печати. В его TDS перечисленывремя работы 8 часов при 19–25°С. Это определенные условия работы, а не спецификация срока хранения или гарантия для каждой производственной среды.

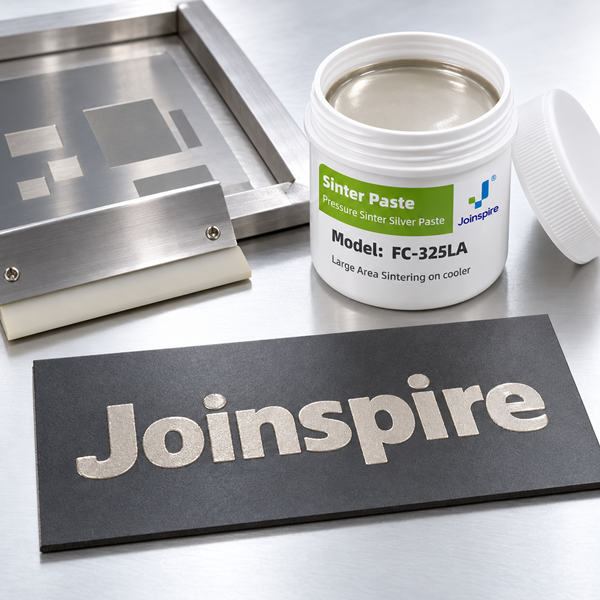

Illustrative screen-printing scene with FC-325LA packaging and the Joinspire name printed in silver paste on a rigid sample

Концепция печати с узором из серебряной пасты. Это изображение иллюстрирует приложение; это не проверка разрешения печати.

Проверьте печать и следующий этап сборки вместе.

TDS дает вязкость7 ± 2 Па·с при 20 об/мини содержание твердых веществ80 ± 5%. Используйте эти значения при проверке материала, а затем оцените нанесенный слой на фактической подложке.

FC-325LA поддерживаетсухая или полумокрая насадка. Выбирайте путь прикрепления вместе с условиями печати и предварительной сушки, а не рассматривайте каждый шаг как независимую настройку.

Оцените спеченный слой, затем склеенную сборку.

Приведенные ниже данные о материале служат отправной точкой для выбора. Они не заменяют оценку готовой сборки, ее площади соединения, толщины слоя и интерфейсов.

Свойство	Значение TDS	Условие/метод
Теплопроводность	>200 Вт/м·К	Спеченный слой; метод лазерной вспышки
Электрическое сопротивление	<6 мкОм·см<6 мкОм·см	Материальная стоимость, указанная в TDS
Вязкость	7 ± 2 Па·с	Вискозиметр при 20 об/мин
Содержание твердых веществ	80 ± 5%	ТГА
Коэффициент теплового расширения	14 частей на миллион/°C	ТМА
Рабочее время	8 часов	При 19–25°С

Высокая тепло- и электропроводность являются характеристиками материала. Подтвердите требования к производительности и надежности вашей собственной клеевой конструкции посредством квалификации для конкретного применения.

Печать звеньев, предварительная сушка, крепление и спекание под давлением.

FC-325LA предназначен дляс помощью давленияспекание. В TDS представлена рекомендуемая последовательность процессов для больших площадей и отмечено, что настройки обычно требуют корректировки с учетом применения, материала и размеров.

1. Трафаретная печать2. Предварительная сушка3. Приложение4. Спекание под давлением

Этап	Отдельные рекомендации TDS
Трафаретная печать	Толщина трафарета:120–450 мкм. Зазор трафарета:0,7 мм.
Предварительная сушка	Рампа к80°C в течение 20 минут, держись80°C в течение 35 минут, тогда остынь25°C в течение 10 минут. Увеличенная толщина слоя может потребовать более длительного цикла предварительной сушки.
Вложение	Поддерживается сухое и полумокрое навесное оборудование. Возможна установка при комнатной температуре; TDS рекомендует прикреплять его в жарких условиях.
Спекание под давлением	180–220°С,10–15 МПас рекомендуемым временем5 минут. Более низкая температура или давление могут потребовать более длительного времени спекания.

Это обзор процесса, а не полный рецепт оборудования. Используйте полную версию TDS и согласуйте параметры конкретного приложения с технической командой перед квалификацией.

Отделка поверхности определяет атмосферу

Списки TDSвоздух для позолоченных и посеребренных поверхностейиазот для голой медипри предварительной сушке и спекании. Для подложек из чистой меди необходима защита азотом; подтвердите подробный процесс со службой технической поддержки.

Подберите пасту к фактической поверхности склеивания.

FC-325LA предназначен для склеивания устройств высокой мощности и спекания большой площади на охлаждающих конструкциях. Перечисленные материалы интерфейса:серебро, золото и медь. При обсуждении сборки охлаждающей опорной плиты определите отделку склеиваемой поверхности, а не только основной материал пластины.

Определите образец перед испытанием

Полезное описание применения включает в себя подложку и металлизацию, размеры склеивания, предполагаемую толщину слоя, метод печати и доступное оборудование для спекания.

Эти сведения помогают технической команде оценить, подходят ли рекомендуемые начальные условия предлагаемой сборке и какие корректировки следует оценить.

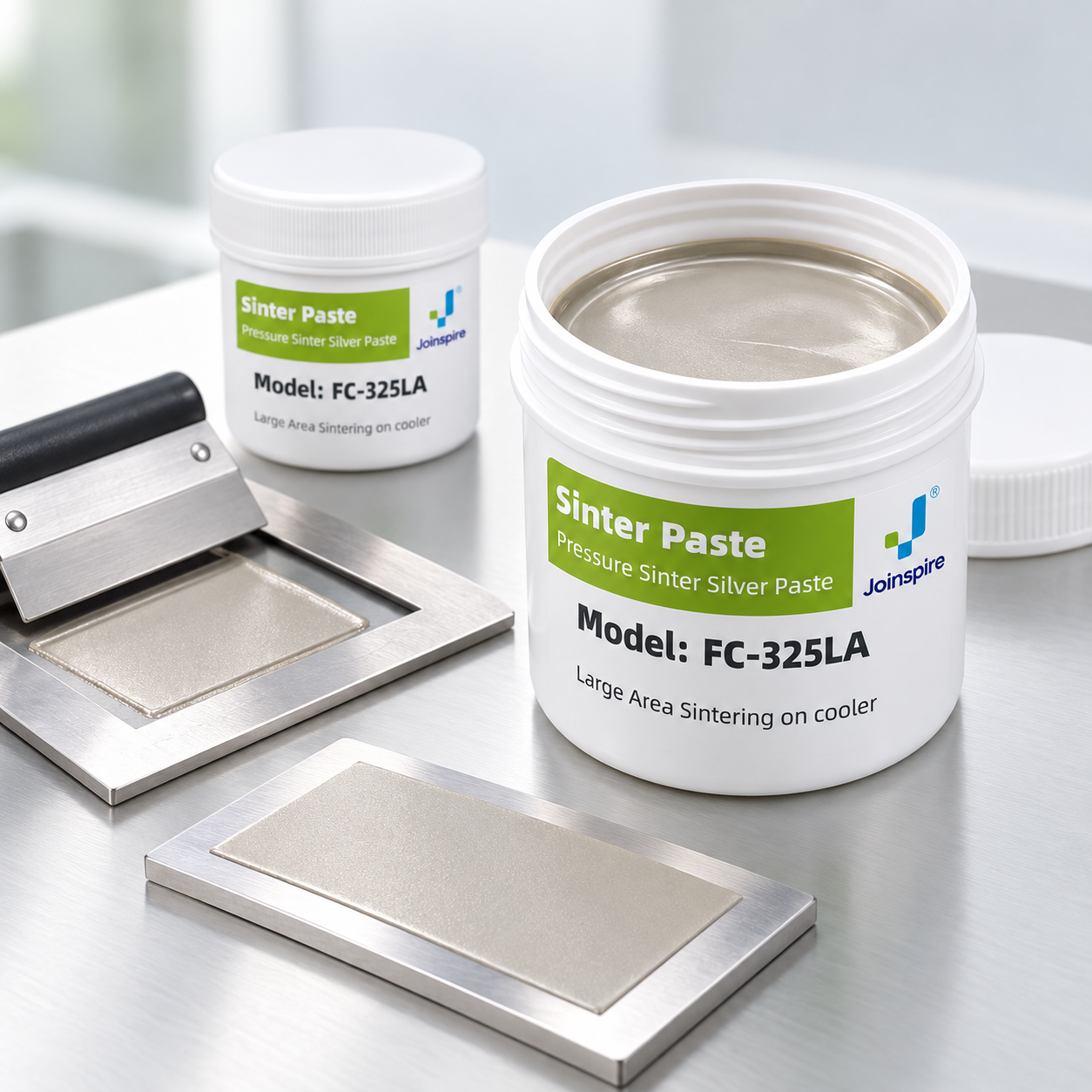

FC-325LA silver sintering paste beside a stencil and a broad printed silver-paste layer on a rigid sample

Концепция нанесения покрытия большой площади с использованием FC-325LA и инструментов для трафаретной печати.

Включите в план хранение и подготовку.

Хранилище

В TDS указано замороженное хранилище по адресуот −20 до 0°Сили холодильное хранение в0–10°С, со сроком годности6 месяцев. Избегайте прямых солнечных лучей и высокой влажности.

Подготовка перед использованием

Разрешить примерно5 часов при 25°Cчтобы материал вернулся к комнатной температуре и вытер влагу с контейнера. Перед использованием следуйте TDS для вакуумной дегазации и смешивания.

FC-325LA: часто задаваемые вопросы

Является ли FC-325LA пастой для спекания серебра без давления?

№ FC-325LA предназначен для спекания больших площадей под давлением. TDS рекомендует давление спекания 10–15 МПа, при этом окончательный процесс адаптируется к конкретному применению.

Можно ли использовать FC-325LA с голой медью?

Медь входит в список интерфейсных материалов. Неизолированная медь требует защиты от азота во время рекомендуемых этапов предварительной сушки и спекания. Свяжитесь со службой технической поддержки, чтобы подтвердить условия для конкретной медной поверхности и сборки.

Заменяет ли 8-часовое рабочее время спецификацию хранения?

Нет. 8-часовое рабочее время действует при температуре 19–25°C. Температура хранения и заявленный срок годности 6 месяцев являются отдельными спецификациями.

Подходят ли рекомендуемые настройки спекания для каждой зоны склеивания?

Нет. В TDS указано, что спекание большой площади обычно требует индивидуальных параметров. При аттестации процесса следует учитывать материал подложки, размеры, толщину слоя и доступное оборудование.

Обсудите вашу заявку на спекание большой площади

Отправьте нам информацию о качестве подложки, размерах склеивания, толщине целевого слоя и доступных условиях спекания. Запросите TDS FC-325LA и поддержку по оценке образца.

Запросить TDS и образец

Marketing002@jufengxi.com

Технический источник: Технический паспорт Joinspire FC-325LA. Подтвердите текущую версию и процесс, специфичный для приложения, у технической группы. Изображения продуктов и приложений — это иллюстрации, созданные искусственным интеллектом, а не изображения для проверки процесса или тестирования.
