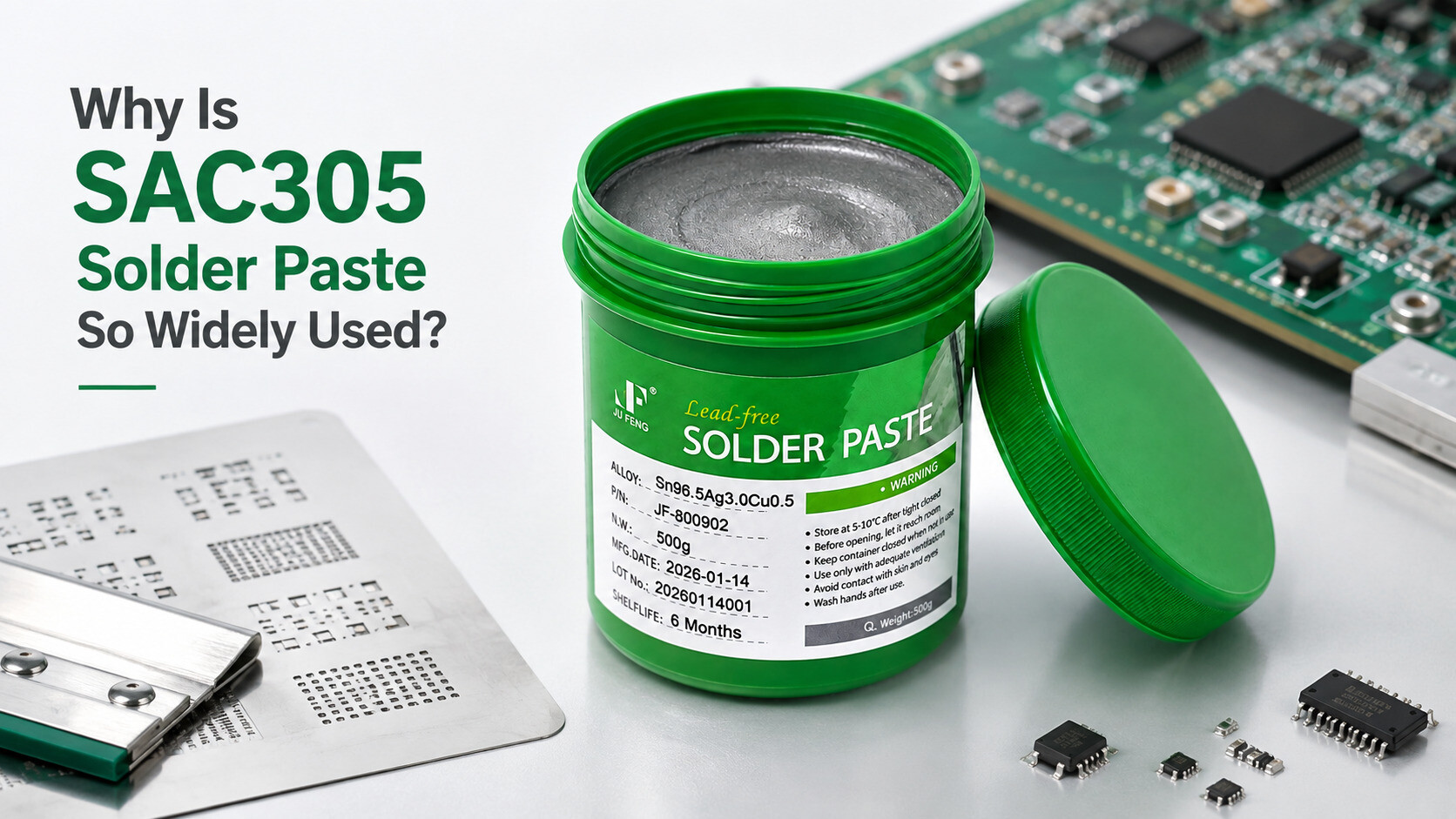

Почему паяльная паста SAC305 так широко используется?

Когда инженеры, отделы закупок и производители поверхностного монтажа оценивают бессвинцовую паяльную пасту, постоянно возникает один вопрос:почему SAC305 продолжает фигурировать в качестве стандартной рекомендации?

Доступны альтернативы с низким содержанием серебра, без серебра и низкотемпературные альтернативы. Некоторые из них могут снизить стоимость материала или предложить преимущества в конкретном применении. Тем не менее, SAC305 по-прежнему пользуется широким выбором, поскольку он обеспечивает практический баланс пригодности для печати, смачивания, надежности паяных соединений, знакомства с процессом и доступности расходных материалов.

Что такое паяльная паста SAC305?

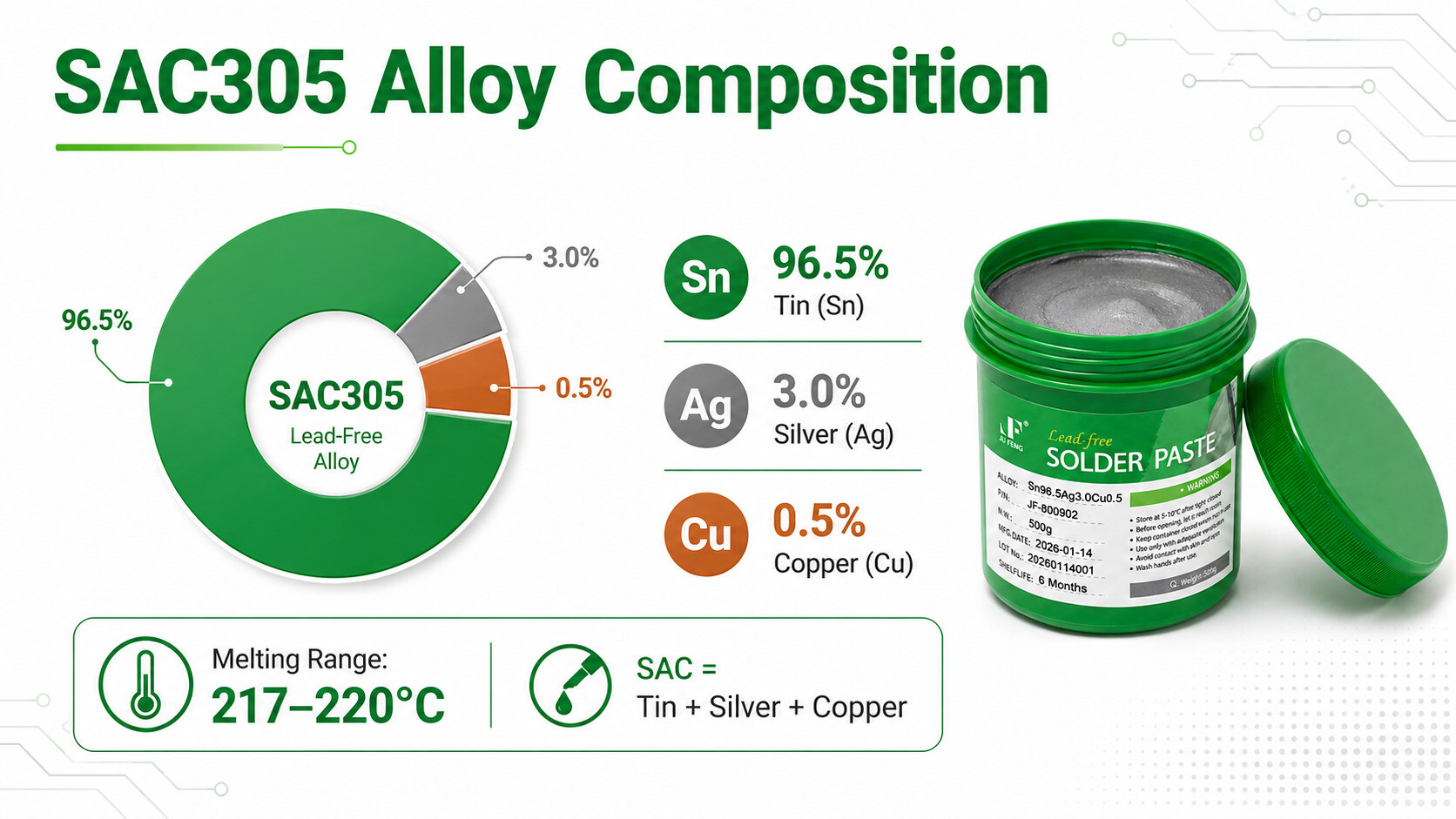

SAC305 — это бессвинцовый припой из олова, серебра и меди, состоящий из96,5% олово, 3,0% серебро и 0,5% медь.. Название «SAC» относится к трем легирующим элементам, а «305» обозначает содержание серебра 3,0% и меди 0,5%.

Его типичный диапазон плавления составляет примерно217–220°С. Фактический профиль оплавления по-прежнему следует корректировать в соответствии с системой флюса, конструкцией печатной платы, термической массой компонента и условиями производства.

1. Он обеспечивает сильный общий баланс

Выбор паяльной пасты редко основывается на одном свойстве. Более дешевый сплав может потребовать большей корректировки процесса. Состав с быстрым смачиванием может по-прежнему плохо работать во время длительных циклов печати. Специализированный сплав может решить одну проблему надежности, одновременно усложняя другие.

SAC305 широко используется, поскольку обычно обеспечивает полезную комбинацию:

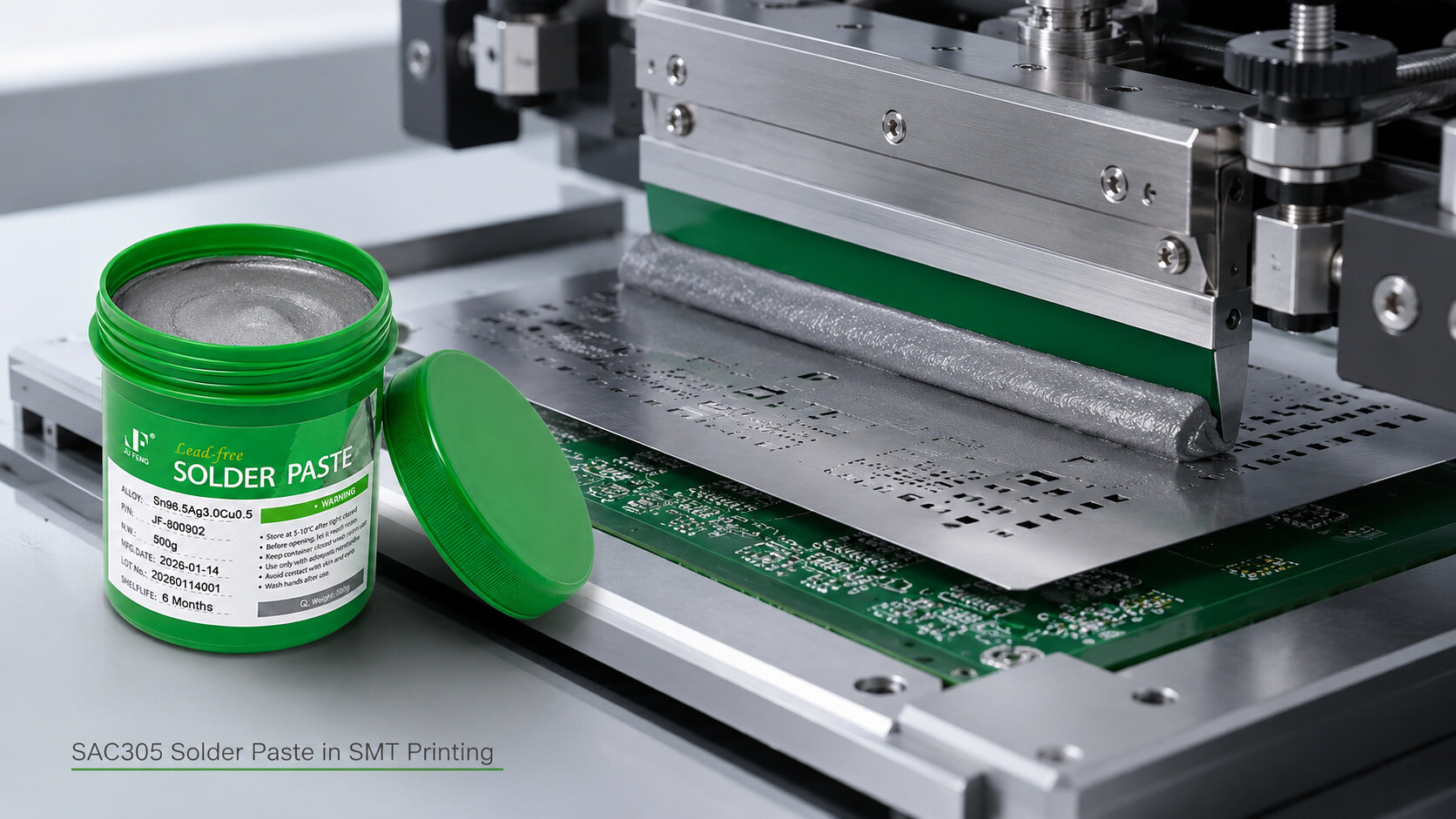

• Стабильная производительность трафаретной печати
• Согласованное поведение перекомпоновки
• Надежное смачивание и распространение припоя
• Надежное формирование паяного соединения
• Широкая совместимость со стандартными процессами SMT

Это не обязательно лучший сплав в каждой отдельной категории. Его преимущество в том, что он хорошо работает в нескольких категориях одновременно.

2. Промышленность уже понимает этот процесс

SAC305 уже много лет используется в производстве бессвинцовой электроники. Таким образом, инженеры имеют обширный опыт проектирования трафаретов, профилирования оплавления, обработки поверхности печатных плат, совместимости компонентов и анализа дефектов для этой системы сплавов.

При появлении перемычек, наплывов припоя, надгробий, недостаточного смачивания, пустот или дефектов «голова в подушке» производственные группы могут опираться на большой объем устоявшихся знаний о процессах. Это сокращает время квалификации и делает устранение неполадок более предсказуемым.

Для завода, ориентированного на стабильную производительность, глубокие знания процессов имеют реальную экономическую ценность. Немного более дешевый материал не становится автоматически дешевле, если в расчет включаются дополнительные проверки, время простоя и доработка.

3. Его смачивающие свойства практичны для массового производства.

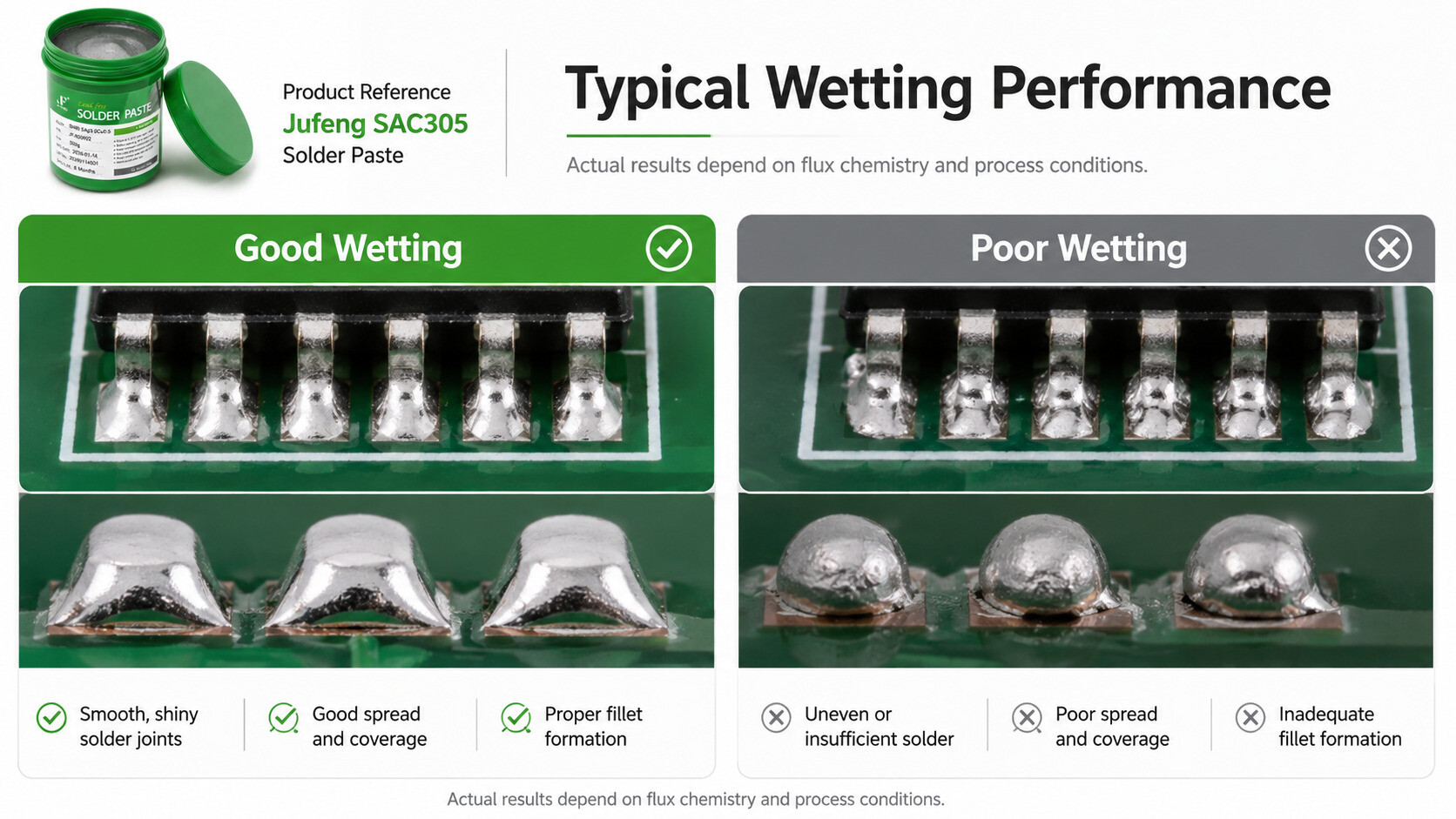

Хорошее смачивание помогает расплавленному припою распределиться по контактным площадкам и выводам компонентов, обеспечивая полное формирование галтелей и постоянную геометрию соединения. Обычно выбирают SAC305, поскольку его характеристики смачивания надежны в широком диапазоне традиционных применений SMT.

Однако состав сплава — это лишь часть результата. Две паяльные пасты SAC305 могут вести себя по-разному, поскольку их эффективность также зависит от:

• Химия и активность флюса
• Размер порошка припоя и уровень окисления
• Качество поверхности печатной платы и состояние компонентов
• Температура оплавления и время выше ликвидуса
• Процедуры хранения, размораживания и обращения.

Таким образом, название сплава является отправной точкой, а не полной спецификацией продукта. Согласование флюсовой системы и технологического процесса одинаково важно.

4. Охватывает широкий спектр основных приложений.

SAC305 используется в бытовой электронике, автомобильной электронике, промышленных системах управления, коммуникационном оборудовании и общей сборке печатных плат. Его признанные характеристики делают его разумной отправной точкой для многих проектов, которые не требуют необычно низкой температуры обработки или узкоспециализированных механических свойств.

Это не означает, что SAC305 автоматически является лучшим вариантом для любого проекта. Для продуктов, подвергающихся сильным ударам при падении, экстремальным термоциклическим воздействиям, термочувствительным основам или строгим требованиям по стоимости материалов, может потребоваться другой сплав или модифицированная рецептура.

5. Подходит для существующего оборудования и цепочек поставок.

SAC305 широко доступен в виде паяльной пасты, припойной проволоки, припоя, преформ и сфер припоя. Использование знакомого семейства сплавов в нескольких процессах может упростить контроль материалов, связь с поставщиками и отслеживание качества.

Большинство современных линий SMT для бессвинцовой продукции уже имеют возможности оборудования и технологическую основу, необходимые для SAC305. Это делает выборку, квалификацию, пополнение запасов и передачу продукции относительно простыми.

Есть ли у SAC305 какие-либо недостатки?

Это так. SAC305 содержит 3,0% серебра, поэтому стоимость его материала обычно выше, чем у сплавов с низким содержанием серебра или без серебра. Температура его обработки также выше, чем у традиционного оловянно-свинцового припоя и многих систем низкотемпературных сплавов.

В специализированных применениях другой сплав может обеспечить лучшую устойчивость к ударам при падении, более низкие требования к пиковой температуре или более выгодную структуру затрат. Поэтому SAC305 следует выбирать на основе оценки применения и процесса, а не просто потому, что он знаком.

Его настоящее преимущество не в отсутствии компромиссов. Дело в том, что для многих основных бессвинцовых сборок эти компромиссы понятны и управляемы.

Выбор подходящей паяльной пасты SAC305

Продукт с маркировкой «SAC305» может существенно отличаться в процессе производства. Производители должны оценить всю систему паяльной пасты, включая:

• Т3, Т4, Т5 или более мелкий размер порошка
• Требования к трафаретной печати, дозированию или струйной печати
• Эффективность передачи с мелким шагом
• Стабильность вязкости и срок службы трафарета
• Требования к остаткам, пустотам и очистке
• Атмосфера оплавления и термический профиль
• Целевые показатели механической и долгосрочной надежности

Выбор сплава – это только первый шаг. Стабильность производства зависит от соответствия состава паяльной пасты реальной печатной плате, трафарету, компонентам и процессу оплавления.

Заключение

SAC305 по-прежнему широко используется, поскольку он предлагает проверенный баланс стабильности процесса, характеристик смачивания, надежности паяных соединений и привычного производства.

Возможно, это не самый дешевый сплав и не идеальный выбор для каждой специализированной сборки. Однако для значительной части традиционного бессвинцового производства поверхностного монтажа он остается одним из наиболее практичных и предсказуемых доступных вариантов.
