Неполное заполнение, трещины и нестабильное электрическое сопротивление могут превратить маленькое отверстие в дорогостоящую производственную проблему. Для производителей, работающих над конструкциями TGV и HDI, цель ясна: последовательно заполнить переходные отверстия и обеспечить стабильность соединений при обработке и использовании.

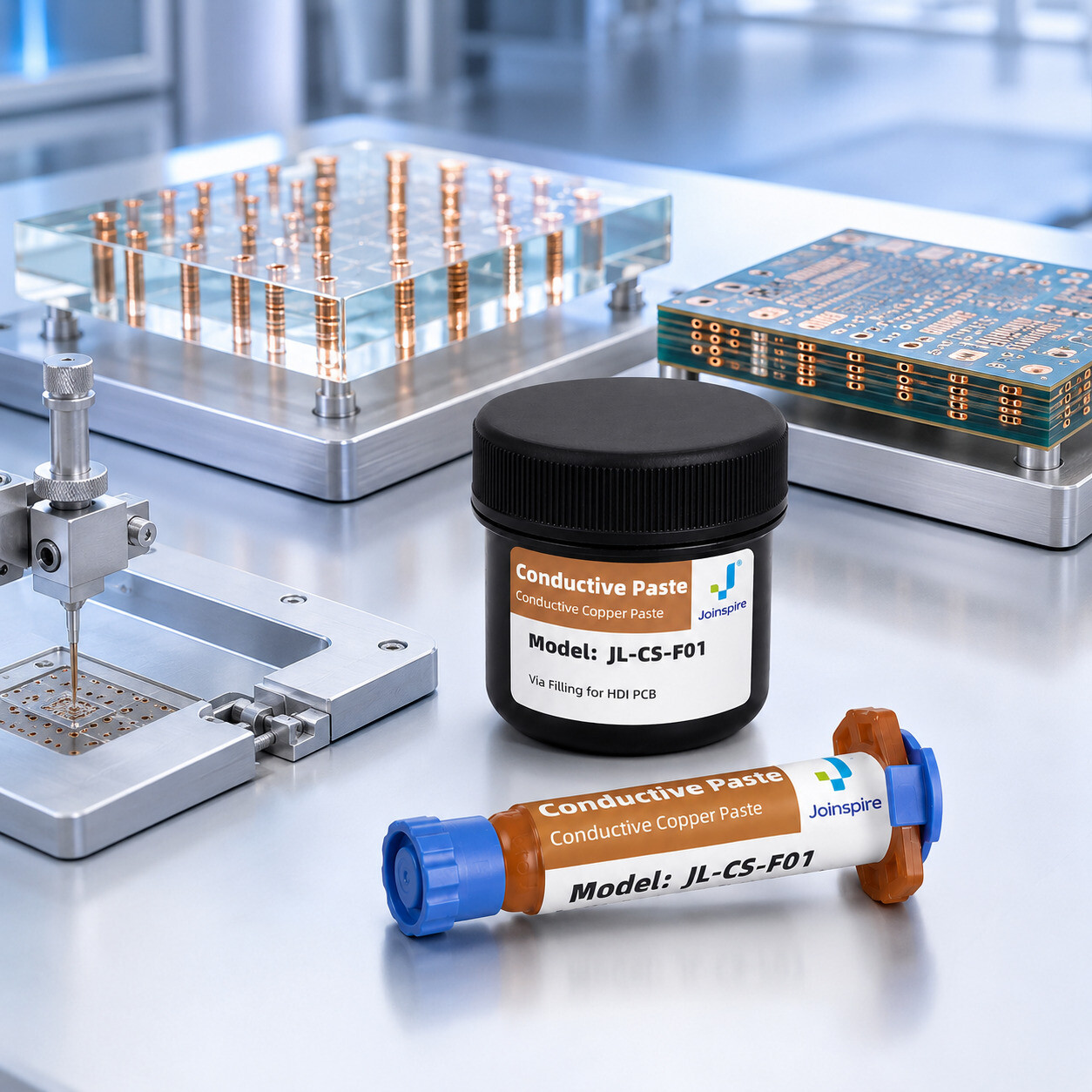

Jufeng JL-CS-F01 медь через заполняющую паступредставляет собой однокомпонентный проводящий полимерный материал, разработанный для сквозного закупоривания и заполнения. Он сочетает в себе стабильную электропроводность, сильную адгезию и устойчивость к растрескиванию, а также совместимость с дозированием и печатью для разработки технологических процессов.

Как JL-CS-F01 решает проблемы с заполнением

Неполное заполнение и захваченный воздух

Маленькие отверстия может быть трудно заполнить равномерно. Захваченный воздух или неполное заполнение могут нарушить намеченный проводящий путь и потребовать дополнительных проверок и доработок.

CS-F01 поддерживает дозирование и печать, позволяя согласовать метод нанесения с конструкцией переходного отверстия. Его рецептура содержит 100% твердых веществ. Сочетание подходящих настроек наполнения с хорошо подготовленными поверхностями переходных отверстий помогает контролировать захваченный воздух и улучшить однородность наполнения.

Растрескивание и плохая адгезия

Заполненное переходное отверстие должно оставаться склеенным во время отверждения и последующих изменений температуры. Трещины или расслоения на интерфейсе могут поставить под угрозу соединение.

CS-F01 имеет прочную адгезию, устойчивость к растрескиванию и низкое тепловое расширение. Эти свойства поддерживают целостность затвердевшей пломбы. В частности, для стеклянных подложек совместимость пасты, обработки поверхности и подложки должна быть проверена во время фактической сборки.

Электрическое сопротивление, не соответствующее требованиям

Заполненное отверстие должно обеспечивать электрические характеристики, необходимые для конструкции.

Списки TDS CS-F01объемное сопротивление ниже 8 × 10⁻⁵ Ом·см. Это обеспечивает измеримый ориентир при выборе материала наполнителя проводящего сквозного отверстия. Сопротивление готовых переходов также зависит от размеров переходов, интерфейсов и качества отверждения.

Сложная подготовка материала

Дополнительные этапы смешивания могут усложнить подготовку процесса.

CS-F01 представляет собой однокомпонентную пасту, поэтому не требует двухкомпонентного смешивания. В TDS указаноотверждение при 180°C в течение 60 минут в азоте, предоставляя производителям четкие эталонные условия для оценки.

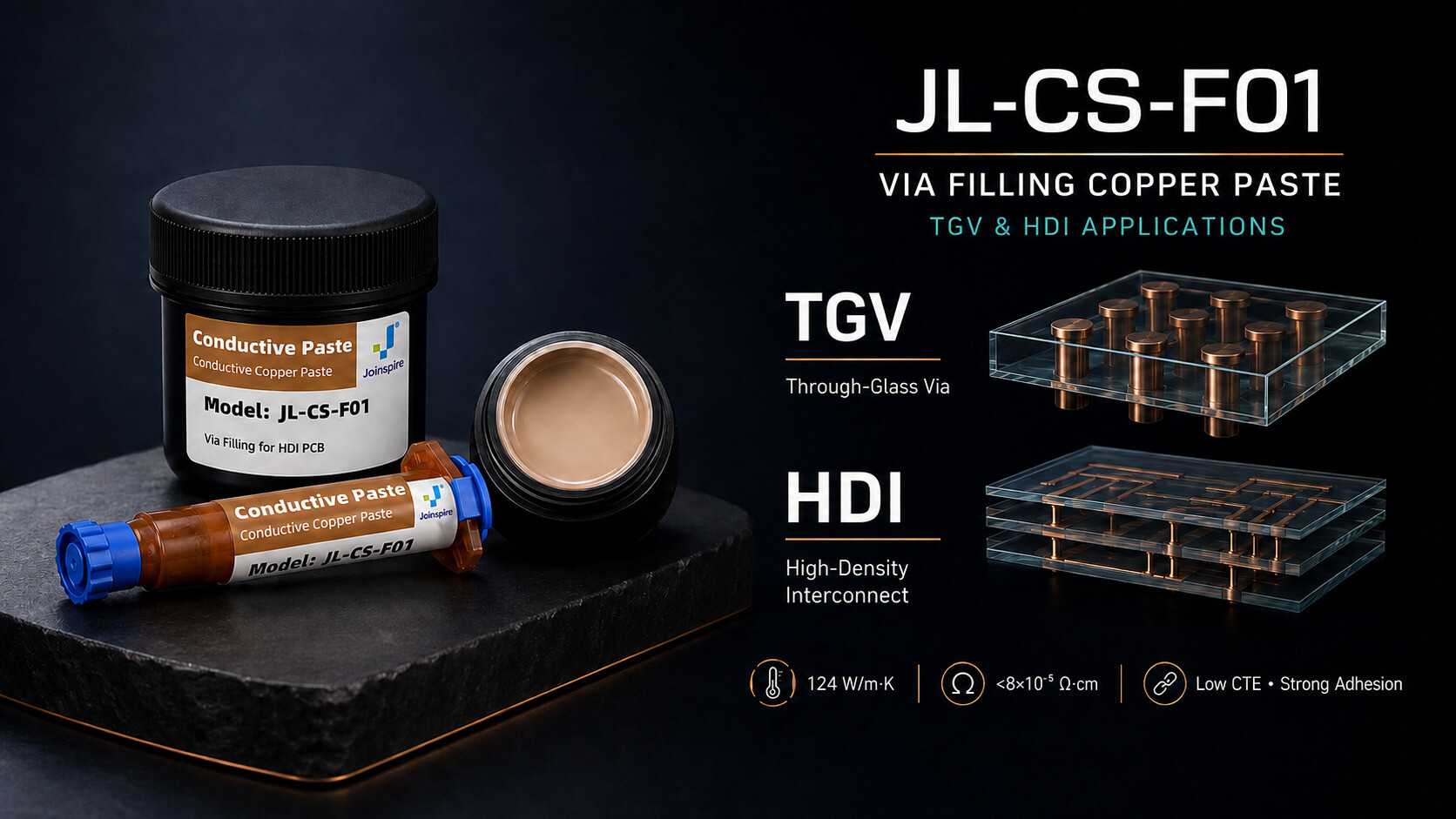

Медная паста для заполнения TGV

Сквозные стеклянные переходы (TGV)создавать электрические соединения через стеклянные подложки, используемые в современной упаковке.

В проектах по заполнению поездов TGV основными проблемами являются попадание материала в отверстия, поддержание адгезии и управление напряжением при изменении температуры. CS-F01 предлагает вариант проводящей пасты для оценки, где ее метод заполнения и условия отверждения соответствуют стеклянной подложке и конструкции межсоединений.

Поделитесь с Jufeng своим типом стекла, диаметром отверстия, глубиной и обработкой поверхности, чтобы обсудить подходящий подход к оценке.

Проводящее заполнение для печатных плат HDI

Печатные платы с высокой плотностью межсоединений (HDI)используйте небольшие переходные отверстия и тонкие элементы схемы, чтобы разместить больше соединений на компактной плате.

Для конструкций HDI, в которых предусмотрено наполнение проводящей пастой, CS-F01 обеспечивает стабильную проводимость, адгезию и устойчивость к растрескиванию в рецептуре, совместимой с дозированием и печатью.

Выбор материала должен соответствовать конструкции платы с учетом геометрии и электрических требований готового продукта.

Часто задаваемые вопросы

Как выбрать медную пасту для заливки?

Начните с диаметра и глубины переходного отверстия, типа подложки и пределов отверждения. Затем сравните совместимость применения, удельное сопротивление после отверждения, адгезию и термическое поведение. Подтвердите свой выбор испытаниями на реальном основании и дизайном.

Чем заливка медной пастой отличается от гальваники медью?

Медная паста наносит и отверждает проводящий материал внутри переходного отверстия. При гальванике образуется металлическая медь. Выбор зависит от конструкции платы или корпуса, электрических требований и производственного процесса.

Найдите подходящий наполнитель для вашего проекта

Если вы ищетемедь через заполняющую пасту для применений TGV или HDI, начните с требований вашего дизайна.

Отправьте Jufeng свой материал-основу с указанием размеров, метода нанесения и пределов отверждения. Наша команда может обсудить пригодность CS-F01 и помочь вам продолжить оценку материала.

Изучите JL-CS-F01 Медь через заполняющую пастуи свяжитесь с нами для получения технического паспорта, образцов и поддержки приложений.
